发布于2020-06-18 有5515人阅读
干雾抑尘系统装置采用模块化设计技术。由微米级干雾抑尘机、喷雾器、水汽分控箱、干雾总成、万向节、干雾喷头、水质过滤器、干燥机、空压机、储气罐、空气过滤器、水气连接管线、电伴热系统和自动控制线路组成。
购买热线 0559-75132270 / 0559-75132271 / 0559-75322172

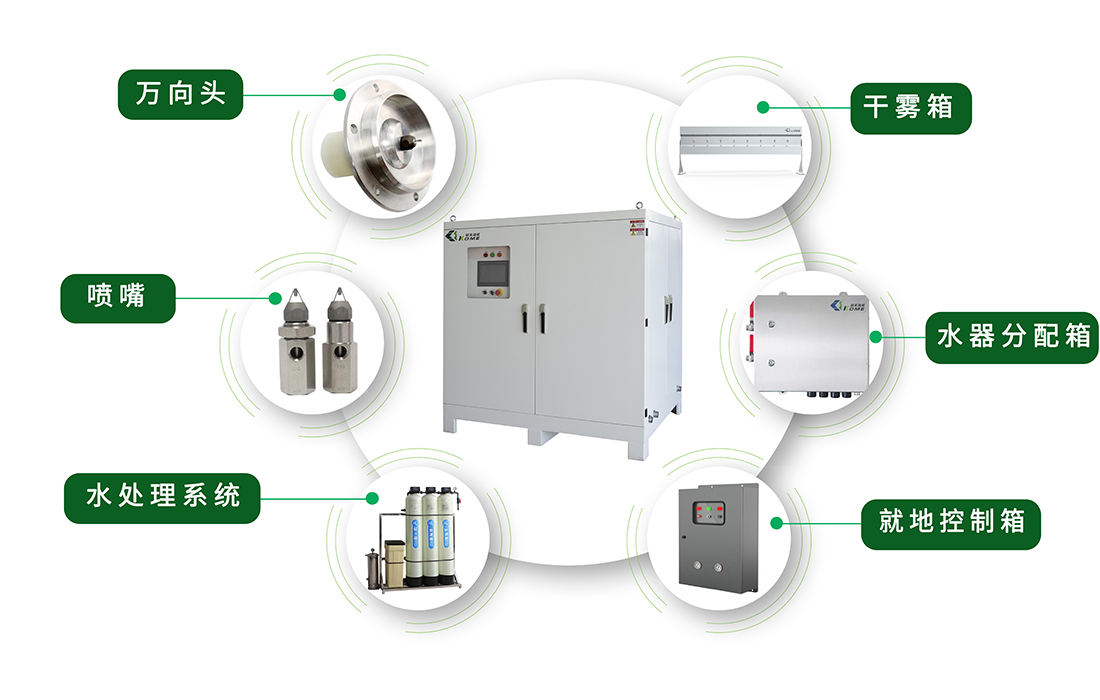

产品配置
应用领域
电厂/钢铁厂翻车机、港口装船机、煤仓间犁煤机、风力选煤机、叶轮给煤机、皮带转接点、皮带头溜槽、粉碎机排料口、卡车装料口/卸料口、装车楼、筛分塔、圆型料场堆取料机、振动筛等。
干雾抑尘现场案例
产品优势
(9) 冬季使用时车间温度基本不变。
工作原理
微米级干雾抑尘装置能够产生直径在1-10微米的水雾颗粒,对悬浮在空气中的粉尘-——特别是直径在5微米以下的可吸入粉尘颗粒进行有效的吸附而聚结成团,受重力作用而沉降,从而达到抑尘作用。

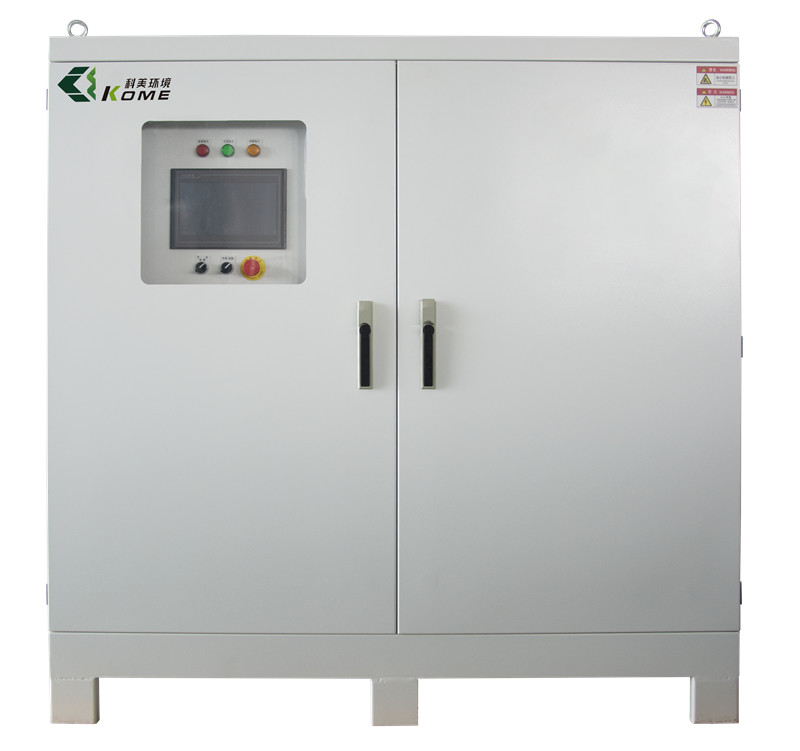

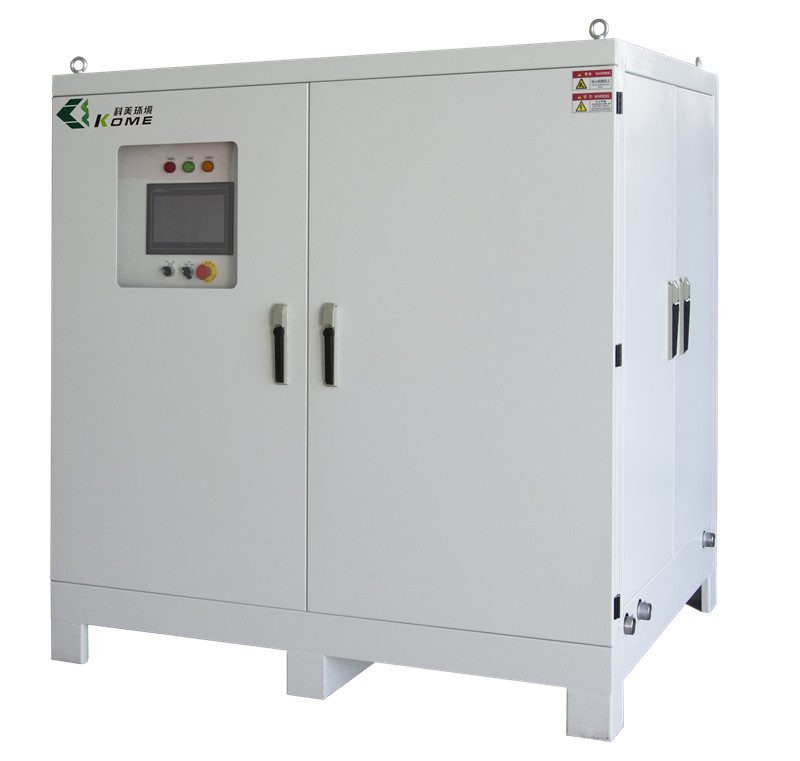

产品参数
微米级干雾抑尘设备参数 |
||||
设备型号 |
KM-UDF-1T-A |
KM-UDF-3T-A |
KM-UDF-5T-A |
KM-UDF-10T-A |
设计最大耗气量 |
≤8立方米/分钟 |
≤24立方米/分钟 |
≤40立方米/分钟 |
≤80立方米/分钟 |
设计最大耗水量 |
≤1立方米/小时 |
≤3立方米/小时 |
≤5立方米/小时 |
≤10立方米/小时 |
抑尘效率 |
90%以上 |
90%以上 |
90%以上 |
90%以上 |
配置空压机功率 |
≤45KW |
≤132KW |
≤220KW |
≤440KW |
储气罐容积 |
2立方米 |
4立方米 |
5立方米 |
10立方米 |
电源 |
AC 380V |
AC 380V |
AC 380V |
AC 380V |
气压输出 |
0.5-0.8MPA |
0.5-0.8MPA |
0.5-0.8MPA |
0.5-0.8MPA |
水压输出 |
0.2-0.5MPA |
0.2-0.5MPA |
0.2-0.5MPA |
0.2-0.5MPA |
防护等级 |
IP55 |
IP55 |
IP55 |
IP55 |
水质悬浮物 |
<100u |
<100u |
<100u |
<100u |
水质硬度 |
中性水 |
中性水 |
中性水 |
中性水 |
水箱容积 |
300L(内置水箱) |
300L(内置水箱) |
500L(内置水箱) |
1000L(内置水箱) |
主机外观尺寸 |
1600*1000*1610 |
1600*1000*1610 |
1600*1200*1610 |
2000*1200*1610 |
主机净重 |
420KG |
440KG |
520KG |
600KG |
控制方式 |
本地/远程 (手动/自动/遥控) |
本地/远程 (手动/自动/遥控) |
本地/远程 (手动/自动/遥控) |
本地/远程 (手动/自动/遥控) |
分控箱
智能分控箱参数 |
|||||
型号 |
材质 |
尺寸 |
防护等级 |
工作压力 |
控制方式 |
FKX-Z/C |
冷板喷塑 |
400*500*250 |
IP55 |
AC220V |
本地/远程 手动/自动 |
FKX-Z/B |
304不锈钢 |
400*500*250 |
IP55 |
AC220V |
本地/远程 手动/自动 |
FKX-Z/FB |
铝合金防爆 |
400*500*250 |
IP65 |
AC220V |
本地/远程 手动/自动 |

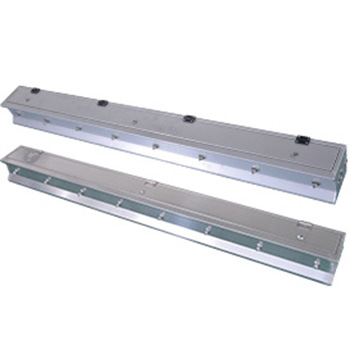

干雾箱
干雾喷雾箱参数 |
|||||
型号 |
材质 |
尺寸(MM) |
喷嘴数量 |
气路尺寸 |
水路尺寸 |
PWX-4T |
304不锈钢 |
1000*180*180 |
4个 |
DN20 |
DN20 |
PWX-5T |
304不锈钢 |
1250*180*180 |
5个 |
DN20 |
DN20 |
PWX-6T |
304不锈钢 |
1500*180*180 |
6个 |
DN20 |
DN20 |
PWX-7T |
304不锈钢 |
1750*180*180 |
7个 |
DN20 |
DN20 |
PWX-8T |
304不锈钢 |
2000*180*180 |
8个 |
DN20 |
DN20 |
PWX-10T |
304不锈钢 |
2500*180*180 |
10个 |
DN20 |
DN20 |

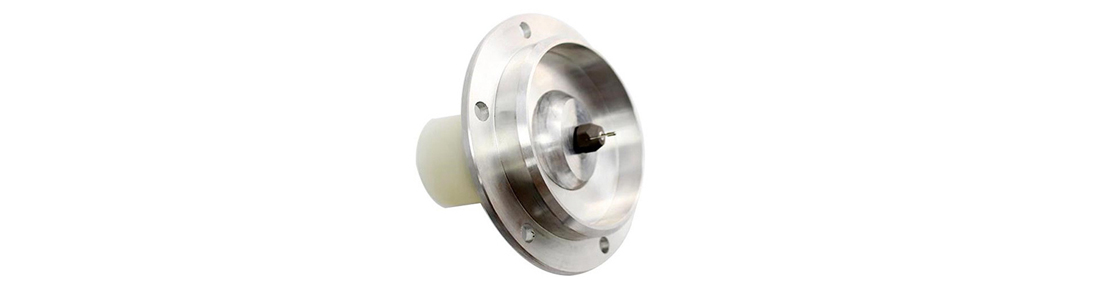

万向头
万向头参数 |
|||||
型号 |
材质 |
安装尺寸(MM) |
喷嘴数量 |
气路尺寸 |
水路尺寸 |
WXT-160 |
304不锈钢 |
法兰外径160 |
1个 |
2分 |
1分 |
WXT-160 |
铝合金 |
法兰外径160 |
1个 |
2分 |
1分 |
工程案例
